ТК-Лидер

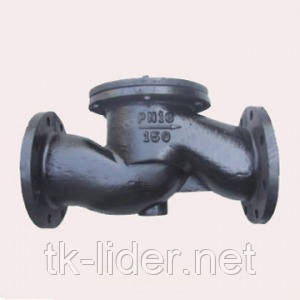

Клапан зворотний чавунний флан. 16ч6бр ду80 Ру16

Клапан зворотний чавунний флан. 16ч6бр ду80 Ру16, фото 2
Опис
Характеристики
Інформація для замовлення

Зворотні клапани з умовними діаметрами проходу 25 - 50 міліметрів, виготовлені з чавуну, застосовуються для транспортування води або пари при температурі до 225 градусів і на умовні тиску до 1,6 Мегапаскаля. Тип приєднання до трубопроводу таких клапанів зазвичай фланцевий, а матеріалами ущільнювальних кілець служать гума, шкіра, фторопласт і латунь, в залежності від виконання виробу. Клапани з умовними діаметрами від 65 до 150 міліметрів, виготовлені з чавуну, застосовуються на тиск до 1,6 Мегапаскаля, матеріали виготовлення, метод приєднання до трубопроводу і межі застосування ідентичні вищеописаним клапанів. Клапани зворотні приймальні з сіткою чавунні фланцеві, розраховані на умовні тиску до 0, 25 Мегапаскалей встановлюються на трубопроводи, що транспортують воду, нафту та інші рідкі середовища при температурах, що не перевищують 50 градусів. Випускаються з умовними діаметрами від 50 до 400 міліметрів. Встановлюються на кінцях вертикальних всмоктувальних трубопроводів. Сітка захищає насос твердих тел. При більш високих тисках і температурах середовища, досягають 425 градусів, використовуються клапани корпус, кришка і золотник яких виконані із сталі, а ущільнювальні кільця наплавлены корозійностійкою сталлю (наприклад, клапани 16с13нж, призначені для установки на трубопроводах, що транспортують воду і пар).

Принцип дії арматури, керованої потоком робочої середовища наступний: затвор у робочому органі закритий до тих пір, поки потік середовища, що транспортується не чинить на нього тиск, в цей момент він відкривається. А у разі тиску середовища з протилежного боку, навпаки, повністю перекриває прохід в сідлі.

Одним з важливих розрахункових параметрів арматури є умовний діаметр проходу. Умовний прохід може не збігатися з дійсним (наприклад, коли приєднання арматури до трубопроводу муфтове). По суті це номінальний діаметр отвору, через яке здійснюється прохід середовища, що транспортується:

Монтаж и эксплуатация клапана обратного чугунного фланцевого 16ч6п (16ч6бр)
Перед монтажом клапана обратного чугунного фланцевого 16ч6п (16ч6бр) необходимо провести подтяжку прокладочного соединения испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 16кгс/см
Установочное положение клапана обратного чугунного фланцевого 16ч6п (16ч6бр) на трубопроводе горизонтальное, крышкой вверх
Клапан обратный чугунный подъёмный фланцевый 16ч6п (16ч6бр) следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Напрямок руху робочого середовища повинно збігатися з напрямком стрілки на корпусі. Робоча середовище не повинне містити механічних домішок.
Трубопровід повинен бути добре укріплений, мати компенсатори. Фланці на трубопроводі повинні встановлюватися без перекосів
Забороняється експлуатація клапана зворотного чавунного фланцевого підйомного 16ч6п (16ч6бр) при відсутності експлуатаційної документації.

Зворотні клапани чавунні фланцеві підйомні 16ч6п (16ч6бр) відпрацювали ресурс, підлягають демонтажу і відправлення на утилізацію
Вказівка заходів безпеки
зворотні Клапани чавунні фланцеві підйомні 16ч6п (16ч6бр) повинні використовуватися суворо за призначенням відповідно до вказівок паспорта.
Забороняється проводити роботи з усунення дефектів клапанів зворотних чавунних фланцевих підйомних 16ч6п (16ч6бр) при наявності тиску в трубопроводі.
Використовувати зворотні клапани чавунні фланцеві підйомні 16ч6п (16ч6бр) в якості опори для трубопроводу.
Техніка безпеки при експлуатації клапанів зворотних чавунних фланцевих підйомних 16ч6п (16ч6бр) повинна дотримуватися згідно з ГОСТ 12.2.063-81

Основні
Ручний привідМаховик
Функціональне призначення клапанаЗворотний клапан
Гарантійний термін 12 міс
Тип приєднанняФланцеве
Країна виробникУкраїна
  • Ціна: 840 грн
