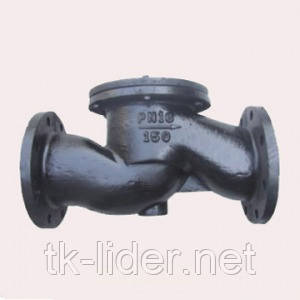

Клапан зворотний чавунний флан. 16ч6бр ду100 Ру16

Клапан зворотний чавунний флан. 16ч6бр ду100 Ру16, фото 2
Опис
Характеристики
Інформація для замовлення

Зворотні клапани з умовними діаметрами проходу 25 - 50 міліметрів, виготовлені з чавуну, застосовуються для транспортування води або пари при температурі до 225 градусів і на умовні тиску до 1,6 Мегапаскаля. Тип приєднання до трубопроводу таких клапанів зазвичай фланцевий, а матеріалами ущільнювальних кілець служать гума, шкіра, фторопласт і латунь, в залежності від виконання виробу. Клапани з умовними діаметрами від 65 до 150 міліметрів, виготовлені з чавуну, застосовуються на тиск до 1,6 Мегапаскаля, матеріали виготовлення, метод приєднання до трубопроводу і межі застосування ідентичні вищеописаним клапанів. Клапани зворотні приймальні з сіткою чавунні фланцеві, розраховані на умовні тиску до 0, 25 Мегапаскалей встановлюються на трубопроводи, що транспортують воду, нафту та інші рідкі середовища при температурах, що не перевищують 50 градусів. Випускаються з умовними діаметрами від 50 до 400 міліметрів. Встановлюються на кінцях вертикальних всмоктувальних трубопроводів. Сітка захищає насос твердих тел. При більш високих тисках і температурах середовища, досягають 425 градусів, використовуються клапани корпус, кришка і золотник яких виконані із сталі, а ущільнювальні кільця наплавлены корозійностійкою сталлю (наприклад, клапани 16с13нж, призначені для установки на трубопроводах, що транспортують воду і пар).

Принцип дії арматури, керованої потоком робочої середовища наступний: затвор у робочому органі закритий до тих пір, поки потік середовища, що транспортується не чинить на нього тиск, в цей момент він відкривається. А у разі тиску середовища з протилежного боку, навпаки, повністю перекриває прохід в сідлі.

Одним з важливих розрахункових параметрів арматури є умовний діаметр проходу. Умовний прохід може не збігатися з дійсним (наприклад, коли приєднання арматури до трубопроводу муфтове). По суті це номінальний діаметр отвору, через яке здійснюється прохід середовища, що транспортується:

Монтаж і експлуатація клапана зворотного чавунного фланцевого 16ч6п (16ч6бр)
Перед монтажем клапана зворотного чавунного фланцевого 16ч6п (16ч6бр) необхідно провести підтяжку проміжного з'єднання випробування на герметичність затвора і проміжного з'єднання подачею води на золотник тиском 16кгс/см
Установче положення клапана зворотного чавунного фланцевого 16ч6п (16ч6бр) на трубопроводі горизонтальне, кришкою вгору
Клапан зворотний підйомний фланцевий чавунний 16ч6п (16ч6бр) слід встановлювати на трубопроводі в місцях, доступних для огляду, обслуговування.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна содержать механических примесей.
Трубопровод должен быть хорошо укреплён, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов
Запрещается эксплуатация клапана обратного чугунного фланцевого подъёмного 16ч6п (16ч6бр) при отсутствии эксплуатационной документации.

Клапаны обратные чугунные фланцевые подъёмные 16ч6п (16ч6бр) отработавшие ресурс, подлежат демонтажу и отправке на утилизацию
Указание мер безопасности
Клапаны обратные чугунные фланцевые подъёмные 16ч6п (16ч6бр) должны использоваться строго по назначению в соответствии с указаниями паспорта.
Запрещается производить работы по устранению дефектов клапанов обратных чугунных фланцевых подъёмных 16ч6п (16ч6бр) при наличии давления в трубопроводе.
Использовать клапаны обратные чугунные фланцевые подъёмные 16ч6п (16ч6бр) в качестве опоры для трубопровода.
Техніка безпеки при експлуатації клапанів зворотних чавунних фланцевих підйомних 16ч6п (16ч6бр) повинна дотримуватися згідно з ГОСТ 12.2.063-81

Основні
Ручний привідМаховик
Функціональне призначення клапанаЗворотний клапан
Гарантійний термін  12 міс
Тип приєднанняФланцеве
Країна виробникУкраїна
  • Ціна: 915 грн.
